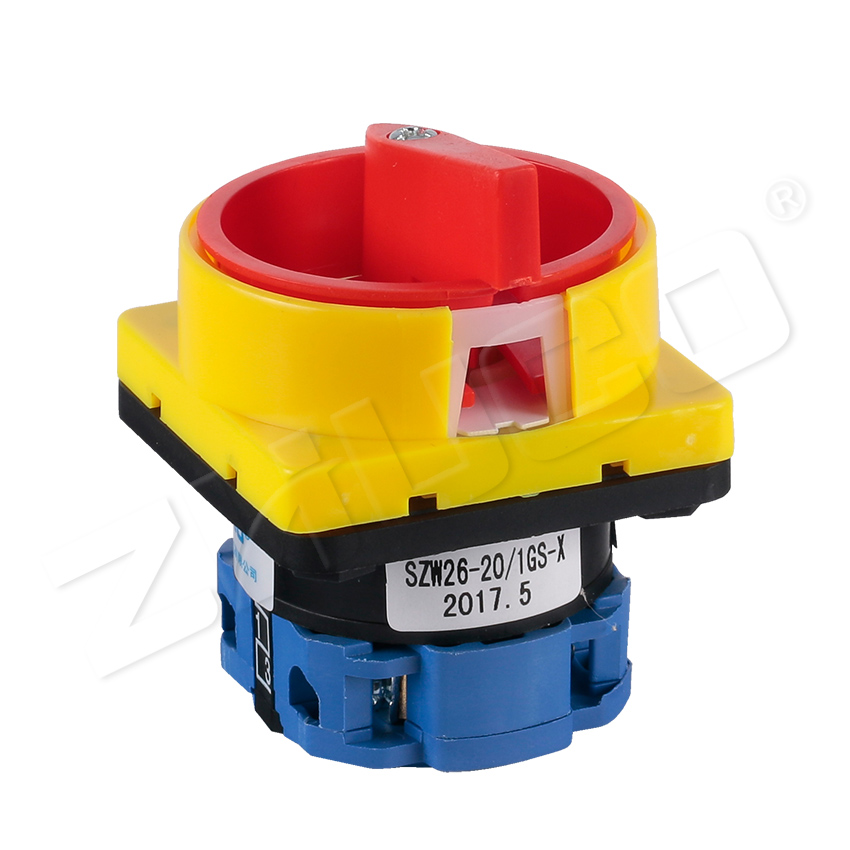

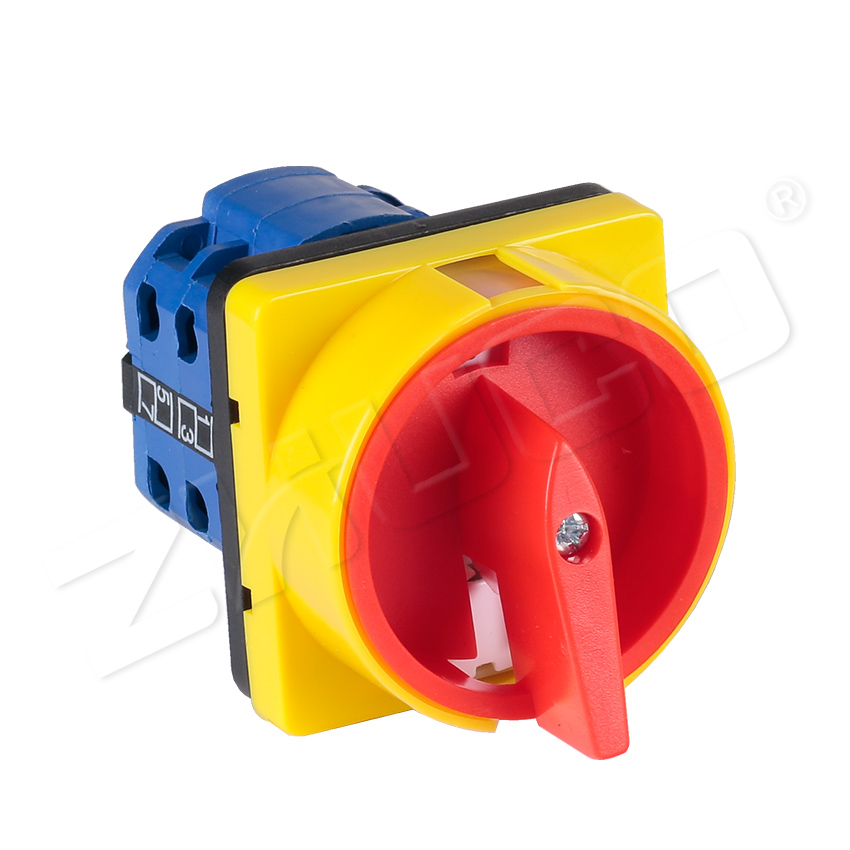

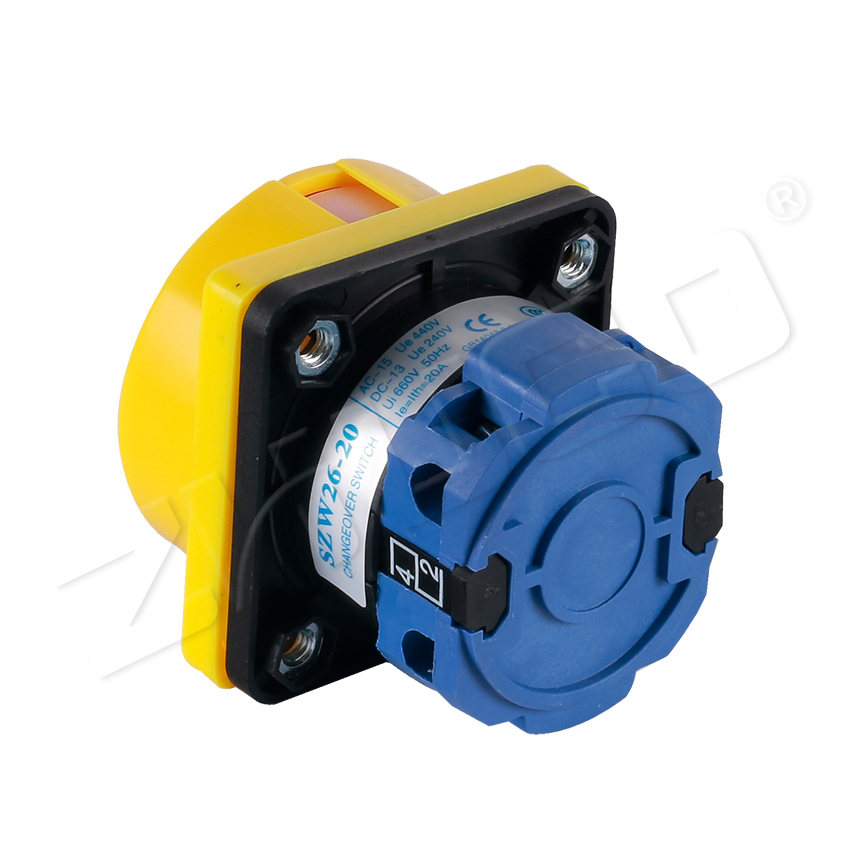

SZW26 系列轉換開關主要適用于交流 50Hz、額定工作電壓 660V 及以下、直流電壓 240V 及以下，額定電流至 315A 的電氣線路中，供手動不頻繁接通或分?jǐn)嚯娐罚鳛榭刂苹蜣D(zhuǎn)換之用，也可直接控制三相異步電動機和作為主令控制及電路測量之用。產品用途廣泛，可作為電路控制開關、測試設備開關、電動機控制開關和主令控制開關，及電焊機用轉換開關等。
產品簡介
SZW26 系列轉換開關主要適用于交流 50Hz、額定工作電壓 660V 及以下、直流電壓 240V 及以下，額定電流至 315A 的電氣線路中，供手動不頻繁接通或分?jǐn)嚯娐?，作為控制或轉換之用，也可直接控制三相異步電動機和作為主令控制及電路測量之用。產品用途廣泛，可作為電路控制開關、測試設備開關、電動機控制開關和主令控制開關，及電焊機用轉換開關等。
產品符合標準 GB14048.3，GB14048.5 及 IEC60947-3、IEC60947-5-1。
SZW26 系列開關規格齊全，有 10A、20A、25A、32A、63A、125A、160A 和 315A 等電流等級。
SZW26 系列開關具有體積小、功能多、結構緊湊、選材講究、絕緣良好、轉換操作靈活、安全可靠以及外觀造型新穎等特點，其中SZW26-10、SZW263-20、SZW26-25、SZW26-32F 四種開關還具有護指功能。
SZW26 系列開關適用性廣，是一種新型理想的更新替代產品，可替代國內現有的 LW2、LW5、LW6、LW8、LW12、LW15、HZ5、HZ10、HZ12 等各類開關以及進口設備上的轉換開關。
SZW26 系列開關派生產品有掛鎖型開關 (160A 及以下 ) 和暗鎖型開關 (63A 及以下 )，可用作重要設備的電源切斷開關，防止誤操作以及控制非授權人員的操作。
SZW26 系列開關中的 20A 至 160A 規格開關還可配備防護型外殼 (IP65)。
正常工作條件
1. 周圍空氣溫度不超過 +40℃，且其 24h 內的平均溫度不超過 +35℃；
2. 周圍空氣溫度的下限不超過 -25℃；
3. 安裝地點的海拔不超過 2000m；
4. 最高溫度為 +40℃時，空氣的相對濕度不超過 50%，在較低的溫度下可以允許有較高的相對濕度，例如 20℃時達 90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
分類
1 按用途分 | 2 按操作方式分 | 3 按接觸系統分 |
1. 主電路轉換用轉換開關 | 1. 定位型 | 1. 定位型轉換開關有 1~12 節 (63A 及以上的開關僅有 8 節 ) |
2. 直接控制電動機用轉換開關 | 2. 自復型 | 2. 自復型轉換開關有 1~3 節； |
3. 主令控制及測量用轉換開關 | 3. 定位自復型 | 3. 直接控制電動機用轉換開關主要有 1~6 節。 |
技術參數
型號規格 | SZW26-20 | SZW26-25 | SZW26-32 | SZW26-63 | SZW26-125 | SZW26-160 | |
約定發熱電流 Ith | A | 20 | 25 | 32 | 63 | 125 | 160 |
額定工作電壓 Ue | V | 660 | 660 | 660 | 660 | 660 | 660 |
額定工作電流 Ie | |||||||
AC-21A | A | 20 | 25 | 32 | 63 | 100 | 150 |
AC-22A | A | 20 | 25 | 32 | 63 | 100 | 150 |
AC-23A | A | 15 | 22 | 30 | 57 | 90 | 135 |
額定控制功率 | P | ||||||
AC-23A | kW | 7.5 | 11 | 15 | 30 | 45 | 75 |
操作循環數 | |||||||
空載 | 8500 | 8500 | 8500 | 8500 | 8500 | 8500 | |
有載 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
總數 |
